激光雷達料位計

4000-118-588

產品詳情

一、產品概述
激光物位計也稱激光料位計由半導體激光器發射連續或高速脈沖激光束，激光束遇到被測物體表面進行反射，光線返回由激光接收器接收。并精確記錄激光自發射到接收之間的時間差，從而確定從激光雷達到被測物之間的距離.
二、原理：
距離物料表面的距離D 與脈沖的時間行程T 成正比：
D=C×T/2 其中C 為光速
因空罐的距離E 已知，則物位為：
=E-D
根據用戶設置的量程和滿度信息，處理器計算出當前料位的百分比，然后按照比
例輸出4-20mA 或0-5V 等模擬信號、RS485Modbus的數字信號、警示報警繼電器開關信號等。
根據測量時間方法的不同，激光雷達物位計可分為脈沖式和相位式兩種測量形式，
三、優點：
測量光束發散角小、方向性好
量程大、測距遠、盲點最少
不受介質溫度影響。不受溫度變化影響
非插入式測量，非接觸測量。
測量速度快，適合變化快的液位及料位測量
操作簡單，可編程測量。
測量精確、高精度適合高要求項目
分辨率高出一般儀表十倍
波束角小，適合長距離定位，避免障礙物
四、技術參數
供電220V AC 24VDC 可選。
4.3寸觸摸屏顯示，純中文顯示界面，無需培訓即可操作。
測量范圍：0.05-1000范圍內可選。
測量精度0.1%，分辨率1毫米。
輸出雙路4-20毫安信號，可輸出空高，料高，支持體積編程顯示。
可選擇開關量輸出（選配）。

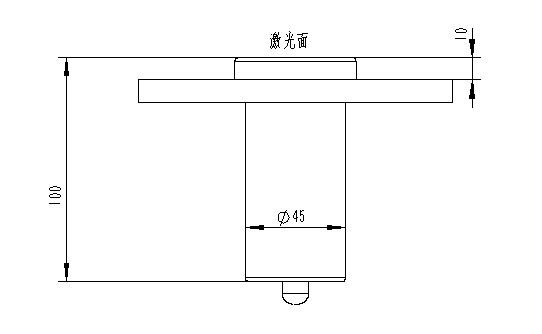

安裝方式：法蘭安裝（默認DN50法蘭）支架安裝（物料測量）
